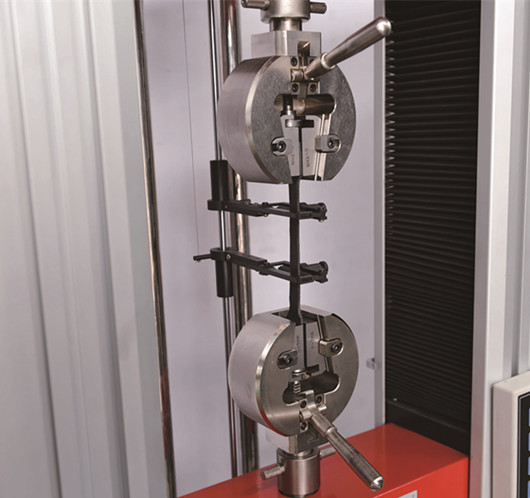

電子拉力試驗(yàn)機(jī)在使用過(guò)程中經(jīng)常會(huì)出現(xiàn)打滑的現(xiàn)象發(fā)生，有很多用戶(hù)咨詢(xún)過(guò)眾標(biāo)小編，大家在沒(méi)有使用經(jīng)驗(yàn)的情況下處理不當(dāng)會(huì)使測(cè)試結(jié)果不準(zhǔn)確，今天眾標(biāo)小編作為電子拉力試驗(yàn)機(jī)廠家就為大家詳細(xì)介紹一下出現(xiàn)鉗口打滑的原因及處理辦法：
一、電子拉力試驗(yàn)機(jī)鉗口打滑的原因？
1、鉗口因使用次數(shù)過(guò)多導(dǎo)致鉗口齒牙磨損嚴(yán)重，這種情況如果不及時(shí)更換鉗口，會(huì)造成夾持試樣時(shí)試樣打滑，測(cè)試結(jié)果不準(zhǔn)確，此時(shí)應(yīng)及時(shí)聯(lián)系試驗(yàn)機(jī)廠家購(gòu)買(mǎi)全新鉗口。
2、夾持試樣不規(guī)范，正確的試樣夾持方法廠家人員在培訓(xùn)時(shí)都會(huì)嚴(yán)格的說(shuō)明，金屬材料試樣夾持時(shí)應(yīng)夾持在鉗口的三分之二，夾持過(guò)少會(huì)出現(xiàn)打滑現(xiàn)象，夾持過(guò)多時(shí)在斷裂是會(huì)沖擊夾具體頂部彈簧銷(xiāo)。
3、加工試樣過(guò)短，由于夾具體和鉗口之間呈楔形面，在拉力試驗(yàn)過(guò)程中鉗口受拉力增大而摩擦力增大，鉗口會(huì)超出夾具體楔形面呈喇叭口情況，造成試樣打滑。
4、鉗口選擇不當(dāng)，拉力機(jī)廠家對(duì)于測(cè)試鉗口的規(guī)格是有嚴(yán)格的規(guī)范的，如圓形鉗口為直徑0~7、7~14、14~20，客戶(hù)應(yīng)根據(jù)試樣的直徑選擇合適的鉗口范圍。
5、試驗(yàn)速度選擇不合適，一般金屬材料測(cè)試速度為5mm/min，如果選擇速度過(guò)快，輕則使試樣打滑，重則會(huì)造成拉力機(jī)測(cè)力傳感器損壞。
二、電子拉力試驗(yàn)機(jī)鉗口打滑如何處理？
1、更換全新鉗口，如發(fā)現(xiàn)鉗口齒牙因磨損老化，更換新鉗口就能解決了。
2、按照試驗(yàn)機(jī)廠家的操作規(guī)范，正確夾持試樣。
3、檢查試樣是否過(guò)短，重新加工試樣材料。
4、選擇適合的鉗口并調(diào)整試驗(yàn)速度。
|
