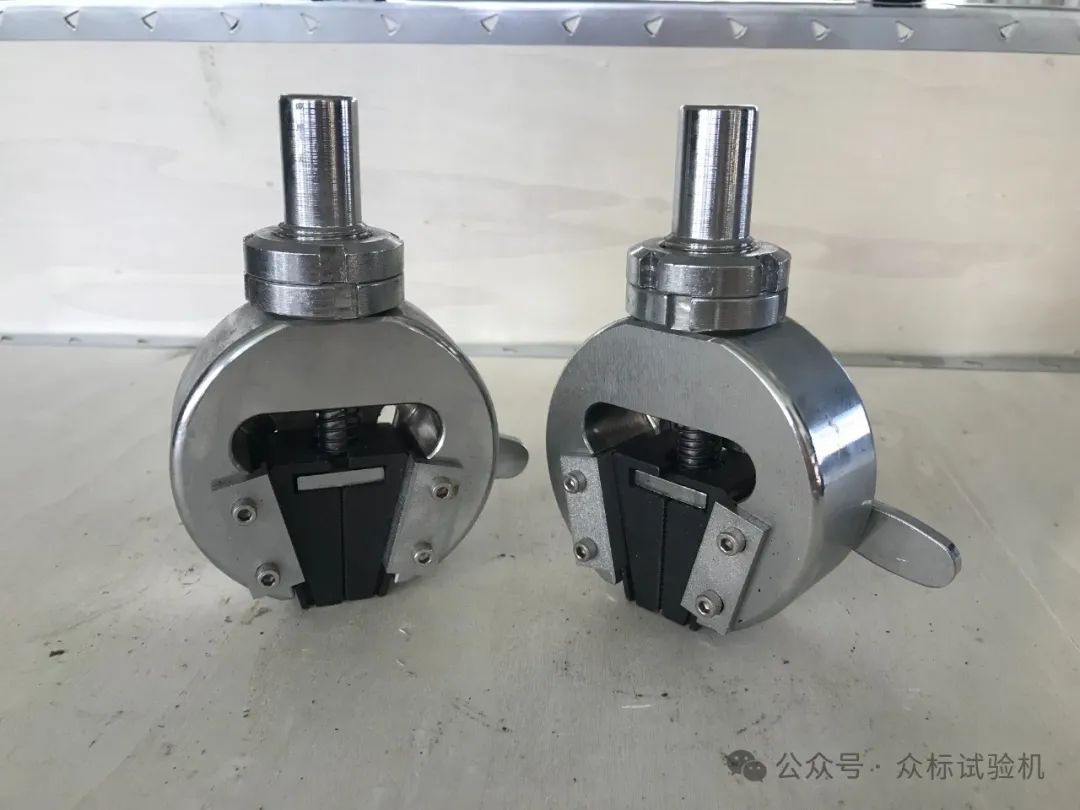

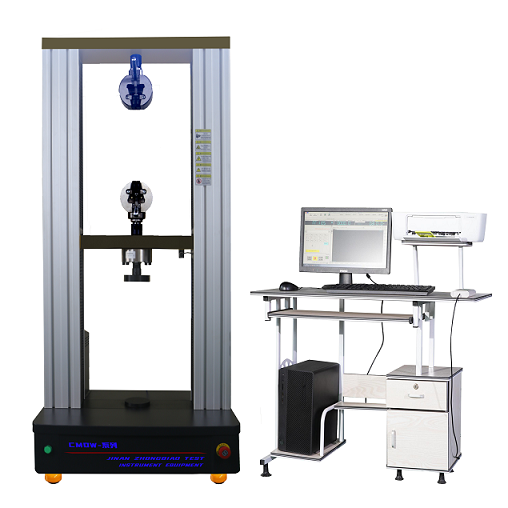

楔形拉伸夾具設計經典、簡單、堅固，而且是萬能材料試驗機最常用的一款?yuàn)A具；手動楔形夾具非常適合金屬、復合材料和塑料。專為試樣裝載、對中和定位而設計。高達250kN的載荷容量。今天我們來與大家分享一下，在拉力試驗機中應用得非常廣泛得楔形拉伸夾具。
1.楔形拉伸夾具工作原理
這類夾具的楔形的工作原理就是，使它們夾緊試樣的同時，不會改變夾面相對于試樣的垂直位置。這是通過移動夾具主體以閉合夾面的設計實現的。此功能使得可以預先選擇特定的點，在該點上以一致的夾面間距夾持試樣，并且不會施加可能導致試樣屈曲的壓縮力。
2.楔形拉伸夾具功能特點
手動楔形夾具便于試樣夾持、對中和定位。夾持樣品后，夾持力隨著試驗載荷的增加而增加。夾具設計為夾具體動，而夾面不動，在試樣夾持過程中幾乎不會產生預加載，特別適用于測試金屬和復合材料等高強度材料，確保試樣不打滑。
3.楔形夾具優勢總結
1、快速夾緊和松開，實現快速設置
2、易于夾持試樣，提高測試效率
3、自緊式楔形設計避免打滑
4、試樣加載過程中夾面不動，夾具體移動
5、提供各種夾面尺寸和類型
6、無需工具即可快速更換夾面
|
