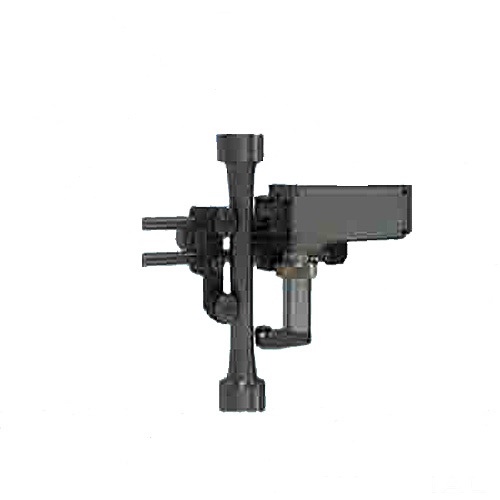

在試驗機結構中，引伸計起到很重要的作用。引伸計可分為軸向引伸計、橫向引伸計、夾式引伸計三種，具體介紹如下：
引伸計是感受試件變形的傳感器，應變計式的引伸計由于原理簡單、安裝方便，目前是廣泛使用的一種類型。引伸計按測量對象，可分為軸向引伸計、橫向引伸計、夾式引伸計。
徑向引伸計：用于檢測標準試件徑向收縮變形，它與軸向引伸計配合用來測定泊松比μ，它將徑向變形（或橫向某一方向的變形）變換成電量，再通過二次儀表測量、記錄或控制另一設備。
夾式引伸計：用于檢測裂紋張開位移。夾式引伸計是斷裂力學實驗中較常用的儀器之一，它較多用在測定材料斷裂韌性實驗中。精度高，安裝方便、操作簡單。試件斷裂時引伸計能自動脫離試件，適合靜、動變形測量。
一、引伸計規格：距－兩刀口初始間距
量程－較大伸長量
RMDW-100引伸計：標距＝50mm,量程＝10mm（20%）
CSS-2210 引伸計：標距＝50mm,量程＝5mm（10%）
二、引伸計結構及工作原理 ：
應變片、變形傳遞桿、彈性元件、限位標距桿、刀刃和夾緊彈簧等。測量變形時, 將引伸計裝卡于試件上, 刀刃與試件接觸而感受兩刀刃間距內的伸長,通過變形桿使彈性元件產生應變, 應變片將其轉換為電阻變化量, 再用適當?shù)臏y量放大電路轉換為電壓信號。
三、引伸計使用方法
1、對于RMDW－100配引伸計，首先將標距卡插入到限位桿和變形傳遞桿之間；對于CSS2210配引伸計，首先將定位銷插入定位孔內；
2、用兩個手指夾住引伸計上下端部，將上下刀口中點接觸試件（試件測量部位），用彈簧卡或皮筋分別將引伸計的上下刀口固定在試件上；
3、對于RMDW－100配引伸計：取下標距卡；對于CSS2210配引伸計：取下定位銷；（切記：實驗前必須檢查，以免造成引伸計損壞）
4、在試驗機控制軟件〖實驗條件選擇〗界面，對于RMDW100選擇變形測量方式：引伸計；對于CSS－2210選擇曲線跟蹤方式是載荷－變形曲線；
5、引伸計信號顯示調零；
6、根據測量變形的大小選擇放大器衰減檔。
以上就是萬能試驗機中的引伸計的作用介紹。如有其它疑問請致電18605313108，我們將一一為您解答。
|
